强大的开发和测试的软硬件实力
EDA/CAE工具
电-磁-热-力-流体多物理仿真工具(SonicMP)
三维全波电磁场仿真工具(SonicEM)
芯片电源可靠性仿真分析工具(SonicPower)
S参数转Spice模型工具(SonicS2SPICE)
PCB/PKG Pre-layout仿真分析工具(SonicPCB)
测试数据后处理分析工具(SonicTDA)
高速数字电路系统SI/PI设计仿真工具(SonicSI)
集成芯片多物理场仿真工具(SonicChiplet)
S参数查看处理分析工具(SonicSMaster)
高速PCB产线批量测试工具(SonicADL)
(PCIE标准) PCB板材电特性提取工具
测试工具
探针支架
探针台
显微镜及Flex支架
PCB 支架
单端/差分探针及校准基板
高性能压电陶瓷驱动电源
宽频带差分谐振式平面探头
三维全波电磁场仿真工具(SonicEM)
下载PDF

方案描述

三维全波电磁场仿真工具SonicEM是一款通用型三维电磁仿真工具,由宁波德图科技有限公司开发。与其它商用三维电磁仿真软件相比,SonicEM致力于电子设计自动化,为工程实践服务,着力于解决工业界前沿问题,贴合实际设计流程,便于工程师操作使用。该软件在高频电路设计、天线设计、信号/功率完整性分析、电磁兼容、电磁散射和射频干扰等方面有着广阔的应用前景。应用领域覆盖包括电子、通信、物联网、汽车、生物和基础科学研究等。

功能简述

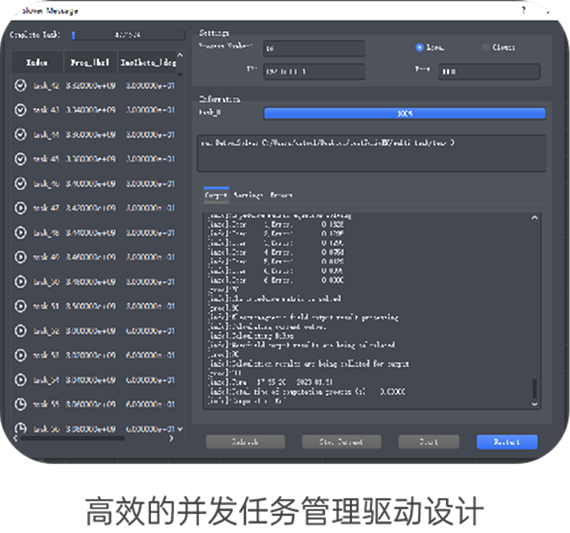

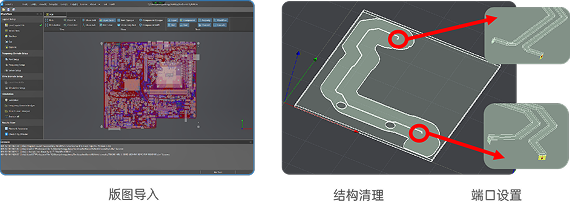

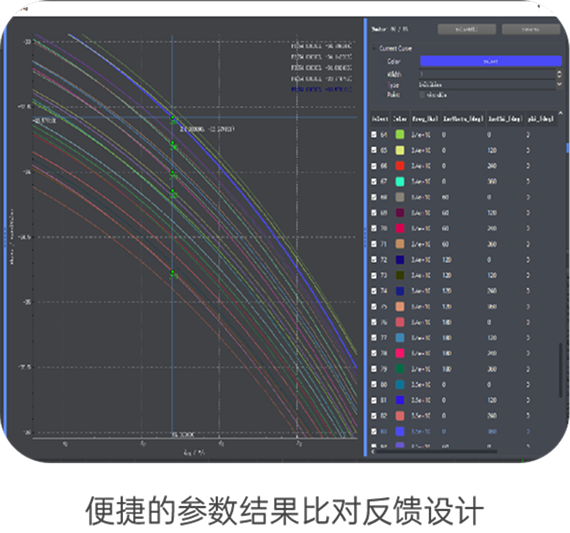

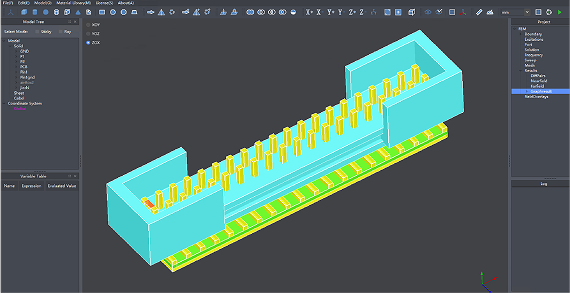

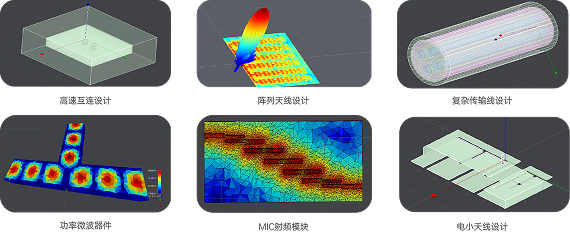

SonicEM具备交互式三维建模引擎,为用户提供多样化的几何建模工具。辅助工程师高效完成复杂电子工业产品的建模,为产品研发增添动力。软件支持多种主流几何格式,方便用户搭建多样化的产品设计工具链。 SonicEM具备灵活的网格生成引擎及配置接口。支持以波长为基准的网格密度设定,也可针对边界条件、激励或几何细节进行渐进式加密网格。综合应用这些网格控制方式能够实现最佳的网格效能,助力用户高效利用计算资源,降低研发成本。

应用案例

滑翔机的电磁散射特性模拟
高速互连信号完整性仿真案例

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

电-磁-热-力-流体多物理仿真工具(SonicMP)
下载PDF

方案描述

电-磁-热-力-流体多物理仿真工具SonicMP是针对先进封装以及PCB等的多物理仿真平台,由宁波德图科技有限公司开发。目前市面上针对复杂精细三维结构的多物理仿真平台工具不健全,SonicMP以先进封装全新应用领域作为突破,以解决业界实际设计问题为目标,建立多物理仿真设计综合平台,辅助工程师快速准确完成设计。应用领域包括先进封装,智能手机,智能手表,服务器,物联网,可穿戴设备,Wi-Fi路由器,智能汽车等的设计开发。

功能简述

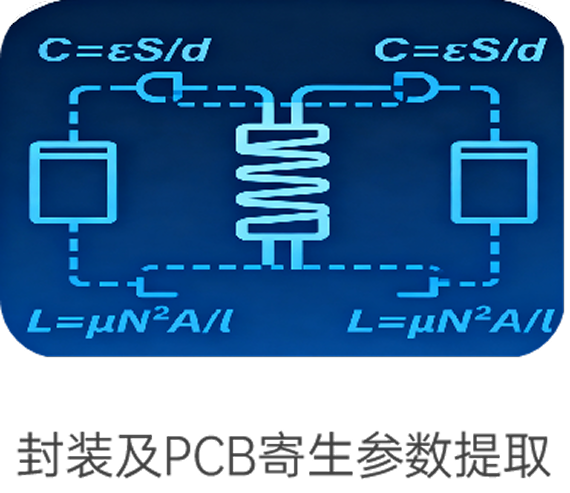

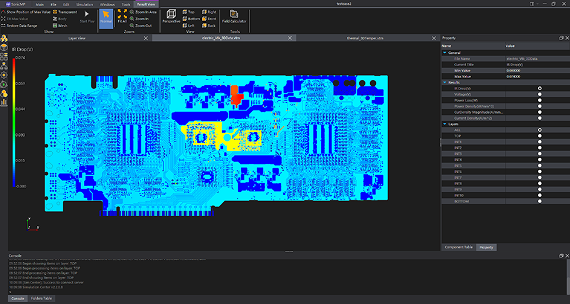

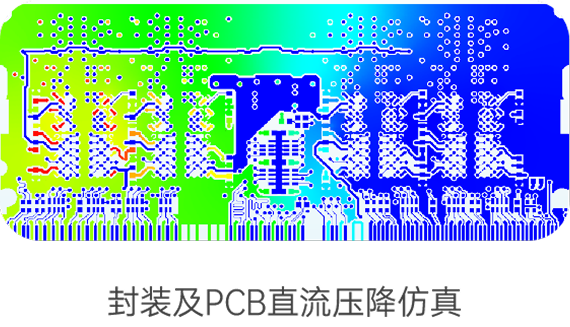

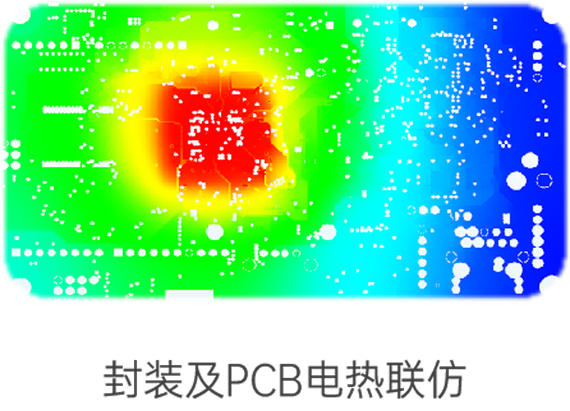

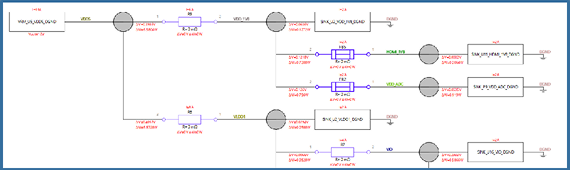

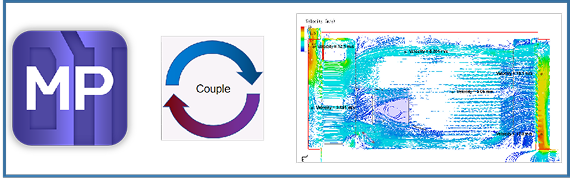

SonicMP是一款电-磁-热-力-流体协同仿真设计工具。帮助用户确定在直流交流情况下电热互相影响的整板直流压降,趋肤效应,电流电压分布,功耗分布等。另外,也可以考虑由电磁造成的发热产生的热应力、形变等。

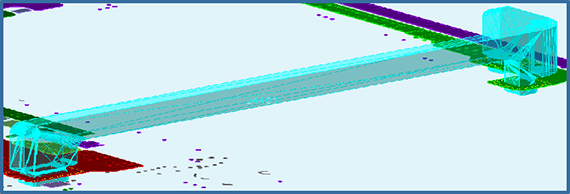

SonicMP具备丰富的结构编辑功能。包括ECAD数据导入后层叠编辑,键合线、bump、过孔、埋器件等的编辑。具备交互式三维建模引擎,满足3D结构部件标准编辑设计。软件支持.step、.dxf、ODB++ 等多种主流商业格式。
SonicMP具备高效强大的三维仿真计算功能。拥有丰富的核心算法,同时具备高性能有限元求解器,矩量法求解器。针对不同应用场景,软件提供高精度的直接求解器、高效的迭代求解器以及快速算法。
SonicMP具备交互式三维建模引擎,为用户提供多样化的几何建模工具。支持标准几何体/面/线的编辑,布尔运算,空间变化等。辅助工程师高效完成复杂精细三维结构的建立与编辑,提高设计评估效率。
SonicMP支持灵活端口设置,方便用户提取所选端口频域S参数,Z参数等。用户可以自由定义分区,灵活控制观测点。
SonicMP具备多种二维、三维可视化选项,方便用户进行快速结果查看。支持多种分析显示。

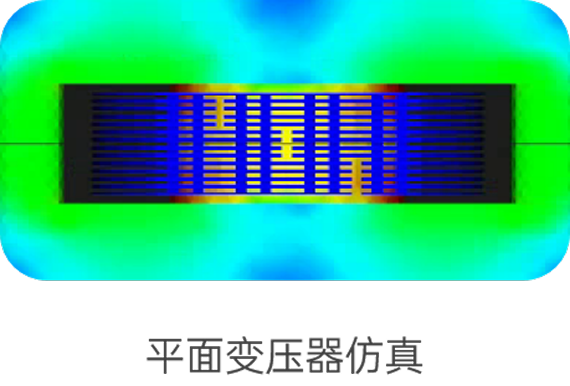

SonicMP为辅助实际工程设计问题提供相应的特色功能。例如,增加电磁、热、应力等的约束条件设置,使得用户快速定位设计问题区域。整个工作流程可以根据工程师设计需求灵活调整。

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

芯片电源可靠性仿真分析工具(SonicPower)
下载PDF

方案描述

SonicPower是一款功率芯片可靠性的仿真工具,该工具可以帮助用户提取直流情况下,金属连接间的点到点电阻(P2P Resistance)、电流密度(Current Density)、电压降(IR Drop)、电阻网络图(R-Map)以及器件导通电阻(Rds(on))分析,模拟功率芯片(IGBT/MOSFET)在工作状态下的实际情况。
与此同时,SonicPower会对仿真结果提供有效处理和解析,协助开发人员对设计中存在潜在风险的结构进行优化,进而提高产品的性能和可靠性。

传统设计困境

功率器件在设计过程中,导通电阻和芯片可靠性需要通过连续流片和测试完成,开发周期长,成本高。随着制造工艺不断发展、芯片设计复杂度不断上升,复杂的电流路径分析,依靠传统经验的估算不能对产品可靠性提供切实保证。
传统版图参数提取只能得到一个模糊的总电阻,无法为Rdson结构优化提供指导帮助,通过方块电阻法计算电阻在计算一些特定结构时精度不足。

典型应用

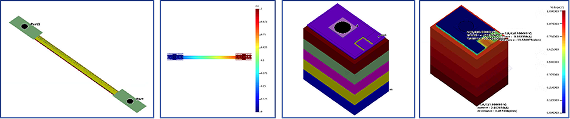

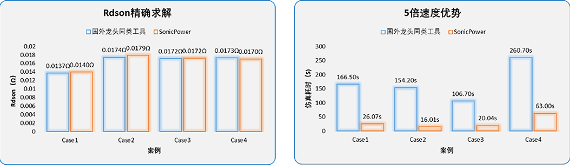

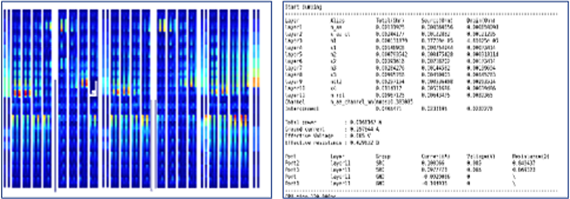

SonicPower统计了器件在导通情况下Rds(on)的大小,并等效了各层电阻的贡献情况,同时将仿真结果的电压分布直观的展示在可视化界面中,为设计人员分析优化提供帮助。

SonicPower在可视化界面上直观显示电流密度分布的结果,并能筛选出电流密度值过大的位点,提醒用户电路结构中设计的薄弱点,解决因高电流密度造成的工作温度升高、熔断烧毁等热问题。

特色功能

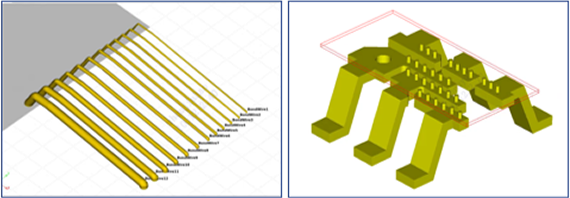

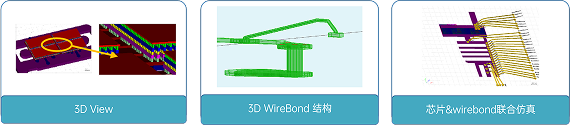

1.软件支持二维版图导入,拥有强大的三维结构渲染功能和友好的前处理界面,便于用户在仿真前直观查看结构和追加设置端口,编辑等操作。

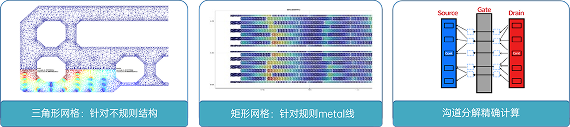

2.内置混合网格剖分算法,针对不同电路结构特性自适应剖分,既保持了传统方形网格的速度优势,又对特殊结构具有更高的精度优势。

3.采用长沟道分解计算(Long Channel Decomposition),实现全网络连接关系。仿真更贴合实际工作状态的Diff-PO内部电阻真实分布情况。

4.过孔阵列计算(Via Array Calculation),通过合并区域过孔阵列,减少Via层需要参与计算的节点数量,能够提高求解效率。

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

S参数转Spice模型工具(SonicS2SPICE)
下载PDF

方案描述

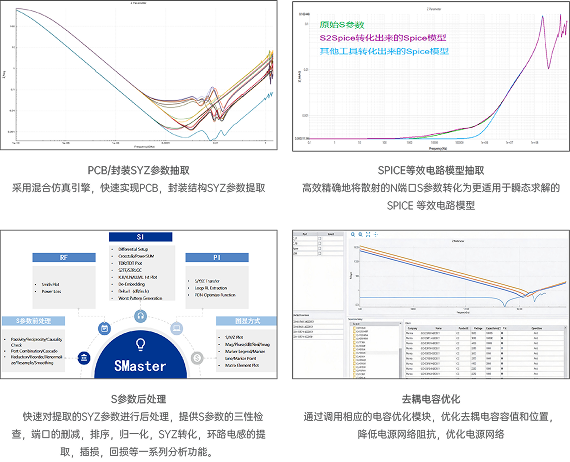

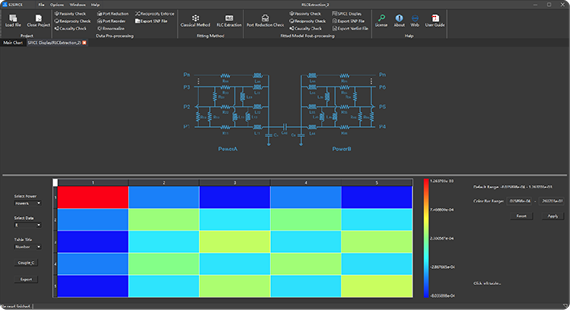

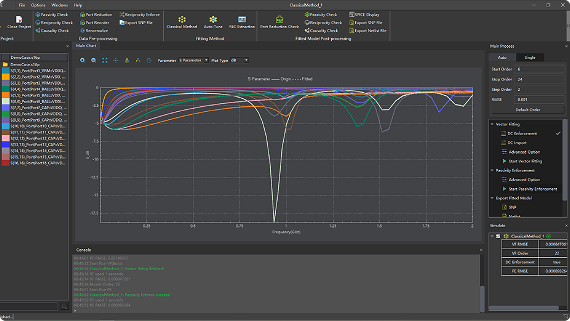

S2SPICE可用于互连信号,电源网络等效电路提取,SPICE电路提取,可以给予设计人员仿真便利,节约大量时间。

软件优势

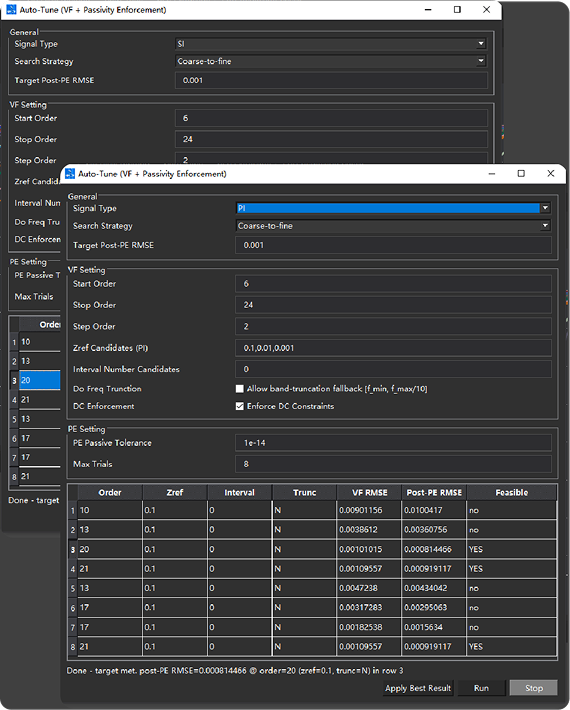

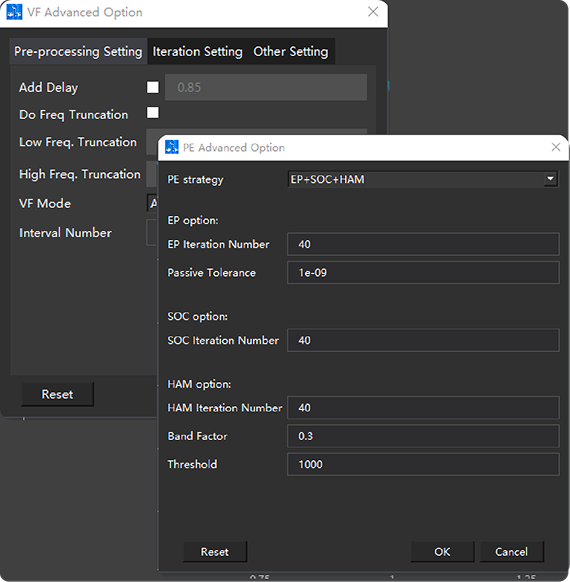

1.德图集成了多种数据前处理模式,包含删选频段,端口删减排序,频点删选,权重,DC Enforce 算法,短路检查等操作,一站式服务。

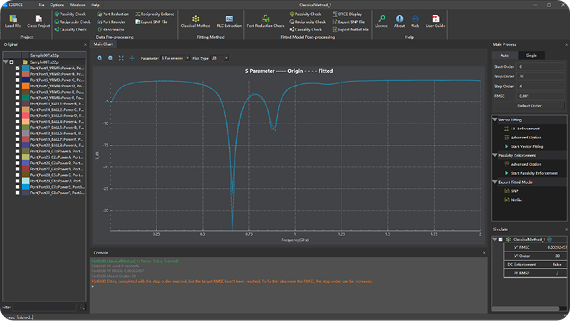

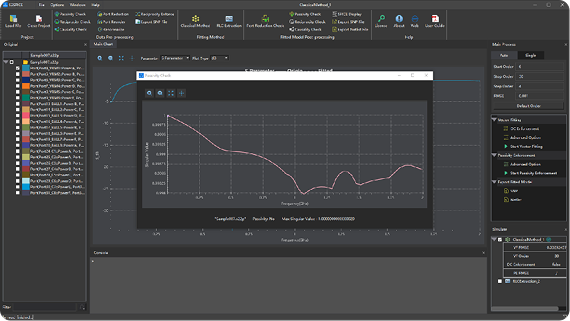

2.支持拟合前后的结果对比,导出,数据的提取,图形Marker数据点的对比等,200+端口数据的拟合处理。

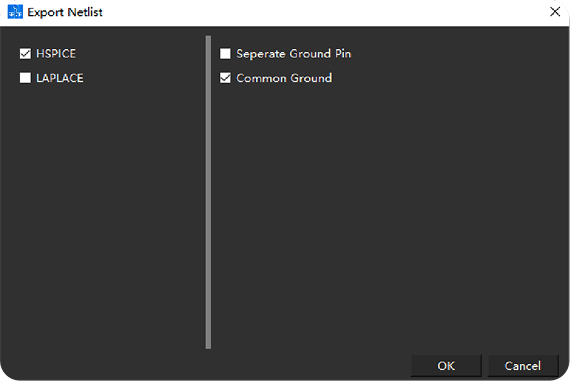

3.支持输出HSpice,PSpice等主流模型及等效RLC电路。

4.集成了专门开发了对PDN结构的S参数可以抽取具体物理意义等效模型的算法;对PDN拟合后低频不精确的问题进行了精度加强。

典型应用

S2SPICE模块:主要应用于芯片封装的时域仿真参数抽取,同时包括SI及PI,具备将所抽取的频域S参数转换为等效电路的能力,生成设计人员可用于时域仿真的多种SPICE文件。

该软件集成了对于R map以及L map的显示,可以轻松知道每个端口处的电感的大小以及其影响,以及最大最小的R, L。

1.对于IC负载的电源端口来说,其相应的电感决定了PCB PDN对这个负载所能提供的最小阻抗的极限值,也就是决定了PCB层级下的PDN网络的有效性。

2.对于去耦电容端口来说,其对应的电感决定了这个去耦电容阻抗的大小,也就是决定了去耦电容的有效性。

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

集成芯片多物理场仿真工具(SonicChiplet)
下载PDF

方案描述

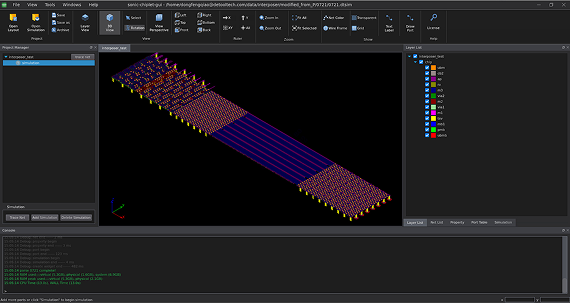

SonicChiplet是一款针对先进封装的建模和仿真工具。后摩尔时代以2.5D/3D为代表的先进封装, 可以带来设计的便捷性和集成度。SonicChiplet 工具针对集成电路后道工序金属层和硅通孔(TSV)的2.5维/3维封装结构, 如芯片的厚道金属层(metal层)、2.5维的硅中介层(Si-Interposer)、再布线层(RDL)和三维的TSV, 进行电源完整性(IR drop、电流密度、功率密度等)和多物理场仿真(电-热-力)。

1.2.5D/3D网格混合算法

2.准确高效的仿真求解器

3.复杂结构导入和渲染能力

4.支持标准格式结构文件导入、批处理

软件特色

1.复杂结构导入和渲染能力

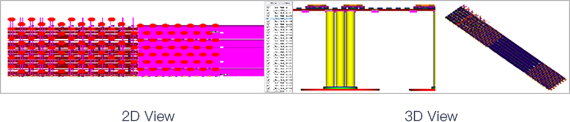

SonicChiplet同时支持二维版图导入,三维结构渲染和前处理界面,便于用户在GUI中直观查看结构和追加设置端口,编辑。

2.2.5D/3D网格混合算法

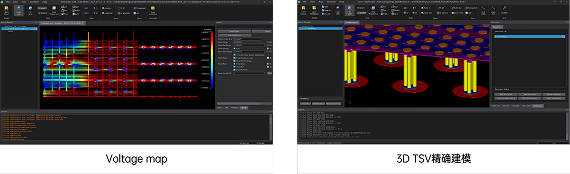

Chiplet: 多尺度结构,既有BEOL制程的金属线,也有ubump, C4bump, TSV等不规则结构,传统FEM四面体剖分会导致计算量巨大从而无法求解。

SonicChiplet内置混合网格剖分算法,针对不同电路结构特性自适应剖分。对比传统方块网格法,三角形网格具有更高的精度;自适应网格加密技术可以提高剖分效率,降低复杂度;另外利用芯片内部电路的特性,针对长直金属线采用长方形三角化网格,保持了常规长方形网格的速度优势。

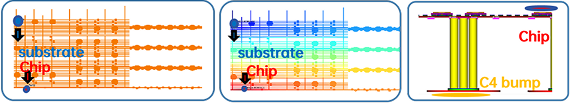

3.电热耦合分析

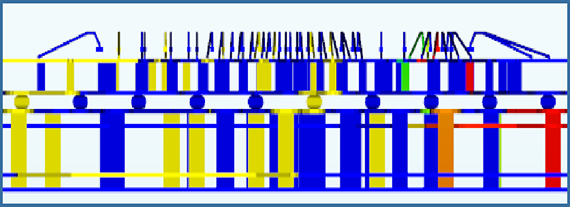

如下案例,Interposer起到芯片和芯片/封装间的信息交换和电源传输的作用。SonicChiplet根据连接线关系对net进行分组,并在这里筛选出主要的电源网络(橙色和深蓝色)。

以Interposer左侧的电路网络为例,当chip的电流通过顶层pad流入电路,沿内部的布线路径最终汇聚到ubmb流到substrate,在M1、M2层产生了比较大的电压降和热耗。

M1层各物理参数结果

典型应用

Chiplet设计和优化、HBM高宽带传输信道建模、2.5维/3维封装建模、设计和优化、先进封装和芯片三维集成。

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

PCB/PKG Pre-layout仿真分析工具(SonicPCB)
下载PDF

产品简介

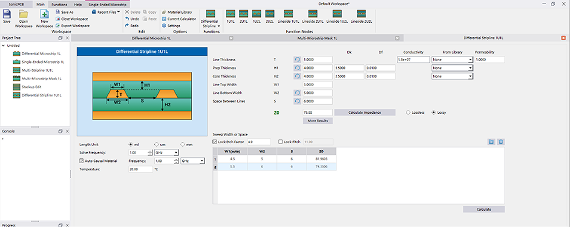

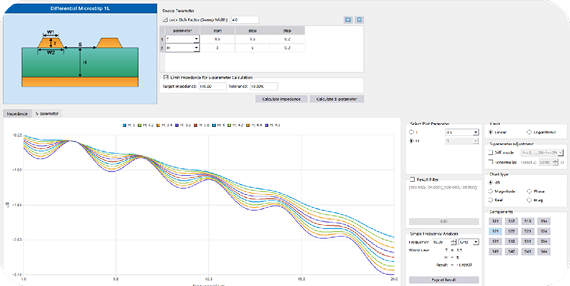

SonicPCB是一款PCB/封装 Pre-layout仿真分析工具,该工具可以根据传输线的几何信息和材料信息,计算传输线特性阻抗,提取S参数,RLGC矩阵等。针对PCB和封装设计,进行高效仿真。

主要功能

1. 计算特征阻抗

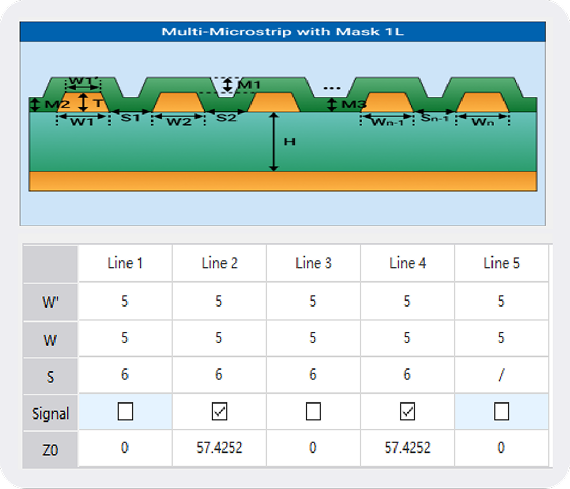

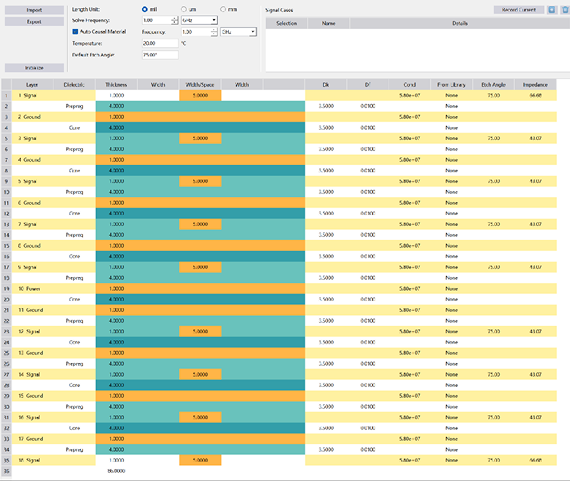

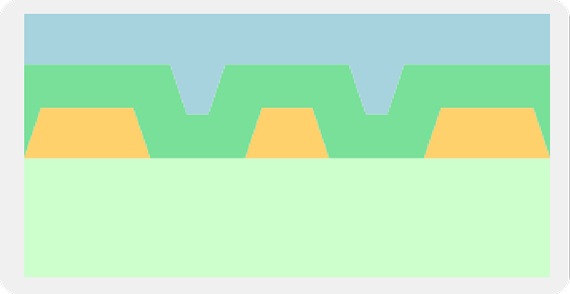

提供多种传输线结构,支持etch、多段mask厚度、多层介质、molding等精细工艺的设置,使传输线仿真更真实,特征阻抗计算更精确。

2. 扫频分析

通过扫频分析,提取传输线S参数、衰减、阻抗、RLGC等参数
支持设定传输线粗糙度模型Hammerstad model与Huray model
支持建立材料库,可以添加或更改材料参数,并支持频变材料模型
Debye model与D-Sarkar model

核心优势

1. 解析法和FEM法相结合

对于规则形状,采用公式求解,秒出结果并且结果精准。对于公式法不适应的情况,采用FEM求解。

2. 自适应网格剖分技术

FEM仿真求解时,采用自适应网格剖分,保证计算精度的同时,提高求解速度。

3. 多对线扫频分析

除了单端与差分线的求解,SonicPCB还支持多对线的求解,利于工程师分析传输线之间的串扰。

4. 铜箔载流能力计算

支持计算铜箔载流能力
可输入温升、铜厚、电流计算线宽
也可根据所设定的几何参数计算电流
方便用户设计和评估走线尺寸

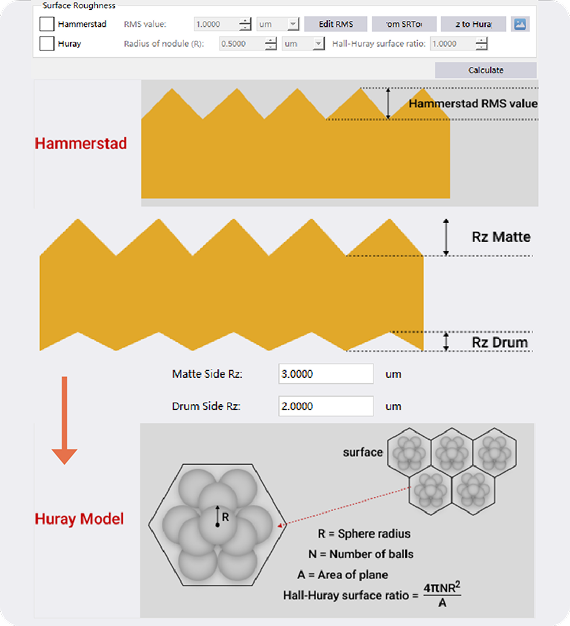

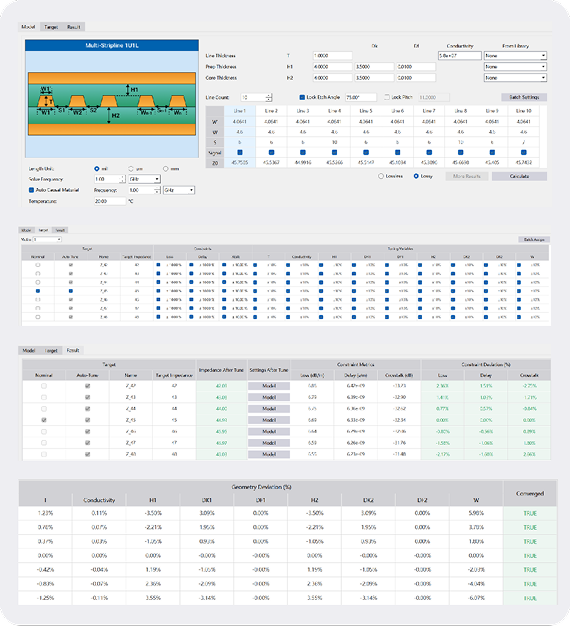

5. 支持粗糙度模型,Rz参数可转化Huray模型参数

支持设置铜箔表面粗糙度,可选择Hammerstad model(锯齿模型)和Huray model(雪球模型)
针对铜箔或PCB厂商,建立算法,可将常见的Rz参数转化为雪球模型所需的参数:radius以及surface ratio

6. 支持频变模型,材料库可管理

通过材料库编辑对话框可实现添加新材料或更改已定义的材料参数。支持频变材料Debye模型和D-Sarkar模型,使仿真具备因果性。

7. 多种求解结果,准确高效

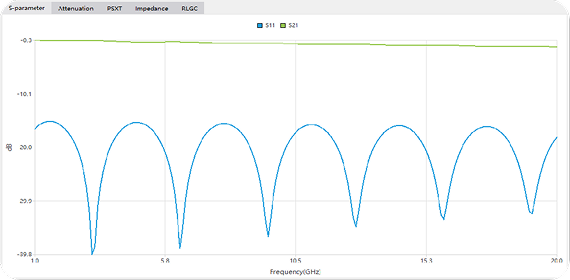

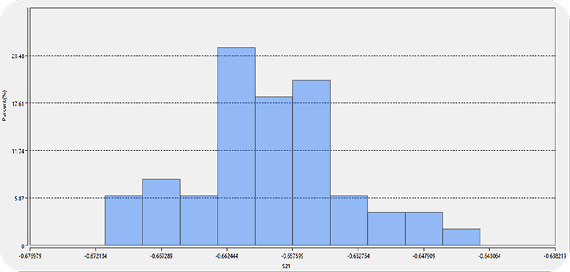

SonicPCB有多种求解结果,支持输出传统的特征阻抗和S参数。除此之外,还可以输出衰减、阻抗以及RLGC随频率变化的曲线和数据。

与传统商软对比,阻抗差异小,RLGC参数提取准确,S曲线吻合好,求解速度更快。

面向多领域客户

1. 针对PCB设计

支持传输线粗糙度设置、支持铜箔载流能力计算 、提取导体损耗和介质损耗 。

2. 针对封装设计

支持多种共面波导(CPW)结构、 支持多对线扫频分析 、支持molding设置。

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

测试数据后处理分析工具(SonicTDA)
下载PDF
下载免费软件

方案描述

SonicTDA是一款针对芯片测试数据分析的软件工具。该工具支持对市面上常见的芯片测试数据格式,如STDF、ATDF、CSV等进行统计分析,帮助用户快速了解芯片失效项、良率、测试结果的map分布等信息,用以帮助总结失效原因,提高芯片良率。

功能简述

SonicTDA具有对测试数据文件进行常用统计分析的能力,支持良率走势图、趋势图、直方图、箱线图、XY plot、柏拉图和wafer map等分析图表。 SonicTDA能够对文件数据进行筛选并分组展示;可以对文件进行合并、转化;可以将图表数据导出为CSV、PNG等格式。

特色功能

1.界面简洁,清晰的文件管理与分析图表管理。

2.支持定制格式解析,解析快速。

3.支持自定义测试项检查,方便用户快速筛选出失效项与失效情况。

获取免费 Key,我们将通过邮件发送给您
提交
高速PCB产线批量测试工具(SonicADL)
下载PDF

产品简介

SonicADL是德图科技开发的一款用于Delta L 4.0的高速PCB产线批量测试工具,通过控制网络分析仪,脚 踏板发送测试指令,自动完成测试-计算-分析-存档的流程,可以有效帮助PCB工厂缩短Delta L测试分析 的时间,高效快速地进行大批量测试工作。

产品特点

1.支持Keysight、R&S、思仪等厂商的网络分析仪;
2.支持自动校准件(ECAL)和机械校准件;
3.支持1-4线(1、2、5、10英寸或其它组合)的Delta L计算;
4.支持频点、判断标准及层叠数量的自定义设置;
5.支持基于Eigen value的损耗计算方法,同时支持基于SFD去嵌的损耗计算方法;
6.支持Intel标准拟合算法,同时具备德图拟合算法,大幅提高20GHz以上的拟合精度及批量拟合稳定性 (GRR公差 < 10% );
7.同时支持单端线和差分线的测试和质量分析(不确定度、极差、系统测试重复性);
8.简单易用,学习难度低,上手快;
9.分析档案格式可定制。

核心优势

1.自研高精度损耗拟合算法(拟合精度大幅优于Intel原始算法)

2.尖峰优化(在PCB设计导致传统测试及计算方法存在尖峰(如蜿蜒线)的情况下,大幅提高输出结果的稳定性与精度)

3.高稳定性及测试效率(大样本测试GRR公差< 10% @ 16GHz;测试效率最高可达250 pcs/hr)

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

(PCIE标准) PCB板材电特性提取工具
正式版询价

此工具是信号完整性和功率完整性应用的理想选择,主要有四个关键功能:分析、去嵌、材料特性分析和 VNA 控制等功能。它既可以直接安装在 VNA 上,也可以安装在远程控制 VNA 的电脑上。

Smart Fixture De-embedding (SFD) Tool
下载PDF

此工具支持 2X Thru、1X-Reflect及其他传统去嵌技术,可用于提取高速互连建模所需的网络参数,如PCB线和通孔、连接器、集成电路封装和电缆等。还可以自动修正测试夹具和DUT之间的阻抗差。

PCB Material Characterization Tool
下载PDF

此材料提取工具可从PCB线的 S 参数测量值中DK、DF、铜箔等效粗糙度。与之前的技术相比,这种方法更简单也更精确。

Delta-L+ PCB Characterization Tool
下载PDF

根据Intel Delta-L+方法,此解决方案可指导用户使用1L测量方法来进行大批量制造、2L测量方法来进行PCB质量验证、3L测量方法进行材料特征分析。

核心特性

1. 符合Intel  标准的DK、DF、铜箔等效粗糙度提取
2. 符合Intel  EUL标准的PCB介质提取

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

高性能压电陶瓷驱动电源
下载PDF

技术指标

1. 峰值电流30 A
2. 最大输出电压1100 V
3.最大输出功率30 kW
4.功放频响5 Hz~2 kHz
5.保护:过流、过压、短路、过温
6.功放故障记录、显示、上传与复位处理

设备简介

此设备可用于驱动高压压电陶瓷,输出电压最高可达1100 V,峰值电流为30 A,多台电源可组成多通道输出同时驱动多个高压压电陶瓷设备。驱动电源采用数字驱动的方式,响应快,灵活性高。具有实时监控电压、电流和温度参数的功能,稳定性和可靠性佳。

应用领域

可用于工业领域和科研领域的有源减振器和有源震动平台,还可用于其它高压压电陶瓷的工作领域。

规格

最大输出电压:1000 V 最大输出功率:30 kW 输入电压范围 :±10 V 最大输出电流:10 A 功放带宽(负载5uf):2 kHz 信噪比:-60 dB 保护:过流保护、短路保护、过压保护、过温保护

接口

功率输入:LEMO 功率输出:LEMO 模拟输入:BNC插座 通信接口220V电源:RS485国标

其他

工作温度范围:-45°C至45°C 质量:10 kg 尺寸:350 mm*480 mm*100 mm+金属把手

测试结果

图 2-1 开环运行时不同容性负载下输入信号频率—输出电压幅值曲线
图 2-2 容性负载为5 uF时,不同频率的输入信号对应的输出电压和输出电流波形图

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

宽频带差分谐振式平面探头

设备简介

针对Hx、Hy电磁分量设计了一款差分谐振式近场电磁扫描探头作为近场扫描系统的检测器件,用于噪声源的近场平面辐射分量检测。该探头采用差分谐振式场拾取结构,并运用阻抗失配原理实现带宽拓展。在针对GSM-850MHz设计的探头,得到其中心频点灵敏度不低于-30dB,有着近200MHz高于主流水平的工作带宽,并覆盖GSM-850、GSM-900频段。

规格

探头开口尺寸:2mm
探头3dB工作频率:0.73GHz ~ 0.98GHz

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

S参数查看处理分析工具(SonicSMaster)
下载PDF

产品简介

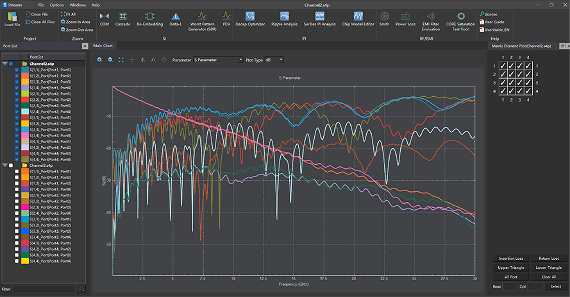

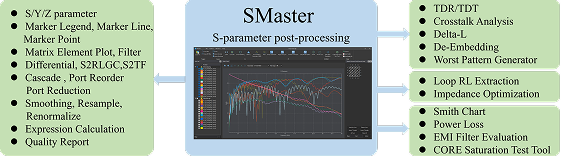

SMaster是一款S参数查看、处理和分析工具,支持S、Y、Z参数的转换,可同时查看对比多个S参数, 协助用户更加方便快捷地查看、对比和分析S参数,从而提升产品的整体性能。

特色功能

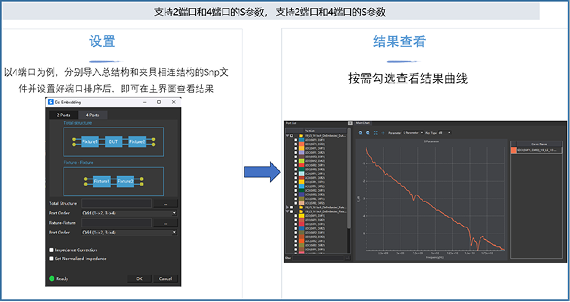

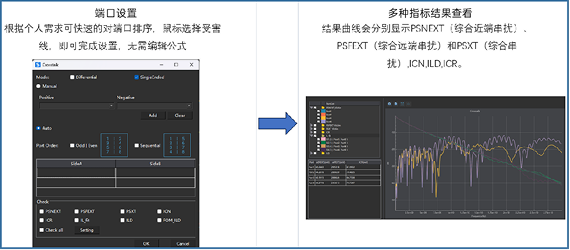

1. S、Y、Z参数转换,同时查看对比多个S参数,添加MarkerLine

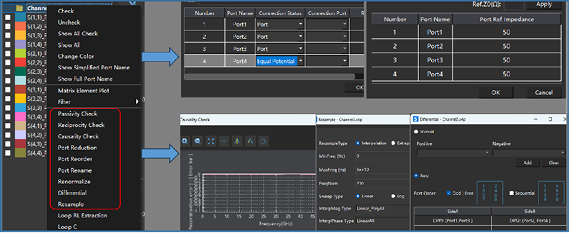

2. Passivity/Reciprocity/Causality Check,端口删减、重排序、归一化,数据重采样
3. Loop RL Extraction、S2RLGC、S2TF
4. 单端转差分、TDR、Power Sum
5. Delta-L、PDN阻抗曲线优化

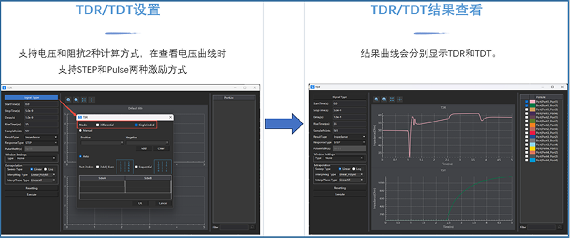

TDR

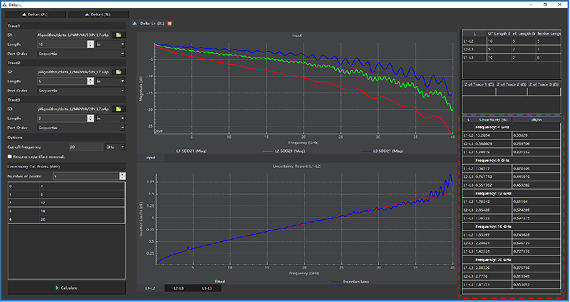

Delta-L

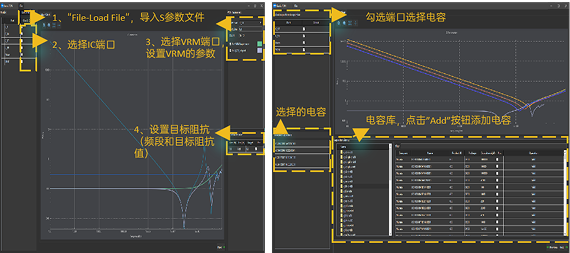

PDN阻抗曲线优化

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

探针台
(已获得PacketMicro在中国大陆的代理授权)
https://www.packetmicro.com/

当前高速PCB板测试面临的挑战

1. PCB形状和大小不一;
2. PCB形式不一,存在单面板、双面板、和子母板;
3. 测试点方向多变;
4. 高频测试探头其探针较细,传统的材质制成的探针脆性强,易断。

PacketMicro的解决方案

1. 特制水平夹具系统和垂直夹具系统,适应各种形状和大小的PCB;
2. 多自由度探针台,测试无死角;
3. 探针位置调节精度高,操作简单,配合光学显微镜可实现对探针位置的精准调节;
4. 特殊合金制造的探头,不易折断。

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331

高速数字电路系统SI/PI设计仿真工具(SonicSI)
下载PDF

方案描述

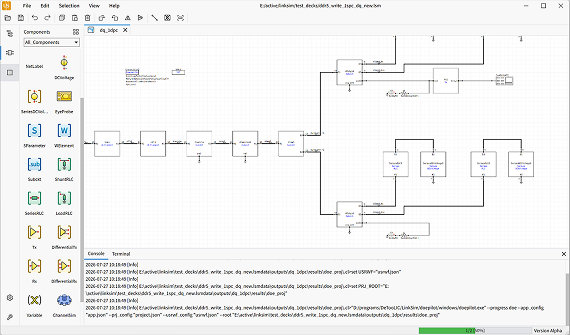

SonicSI是一款针对高速数字电路系统SI/PI设计的仿真工具。SonicSI集成了信息获取、网络提取、电路裁剪到全链路系统设计及仿真等功能,为用户提供便捷快速的高速SI/PI仿真方案,可广泛应用于高速数字系统以及高速互连产品的设计开发。

功能简述

对系统/板级的电源和信号混合仿真的能力
全链路信号电源完整性分析能力

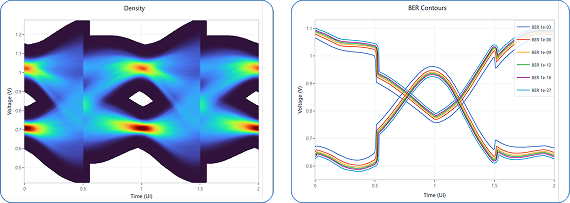

冲激响应,眼图,误码率,浴盆曲线等结果显示
数据传输链路系统系统设计及优化,通道建模
AMI模型读取
一键AMI模型生成及模型验证
互连信号/电源完整性的快速仿真建模与分析
S参数仿真提取分析
电源网络等效电路提取
SPICE电路提取,敏感度分析,优化

典型应用

消费级和工业级电子产品的高速总线(DDR、PCIe、USB、Ethernet等)、数据中心的高速互连,以解决产业界实际设计问题为目标,辅助工程师快速准确完成设计。应用领域包括智能手机、服务器、物联网、可穿戴设备、Wi-Fi路由器、智能汽车等的设计开发。

通道仿真模块

有伪随机信号生成,从PRBS3-PRBS31,NRZ,PAM3至PAM8
支持前馈均衡器(FFE)参数修改,以及根据USB,PCIe协议的参数设置修改
支持通道预处理,包括S参数的端口处理,内插,外插,无源性因果性迫近等
支持传输线模型参数修改,自动生成所设计的通道模型
支持接收端的CTLE调节,手动调节,自适应调节,以及根据协议自适应调节等
支持接收端的DFE参数修改,自适应修改,以及根据算法优化修改

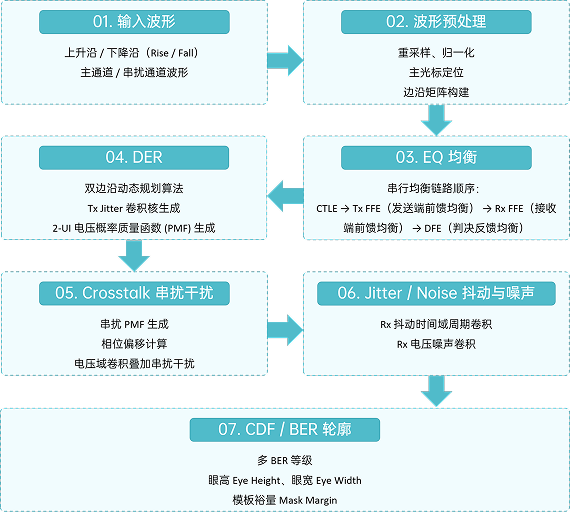

支持结果展示,包括冲激响应,通道S参数,眼图,误码率,浴盆曲线等同屏结果显示

AMI Modeler模块

支持生成AMI模型,包括TX,RX端的参数,可以为用户自动生成可调用的IBIS-AMI模型,也可以直接根据USB及PCIe协议生成所需的IBIS-AMI模型。

IBIS-AMI模型自动验证模块

支持对用户所提供的AMI模型及多个通道进行模型自动化验证,输出验证报告,包括各种情况下的眼高眼宽等参数,用户只需导入模型,选择参数,该模块便可自动仿真输出报告。

Compliance Test Tool模块

对输入的IBIS-AMI模型做兼容性测试,包括是否满足USB及PCIe的协议规定内容,生成针对协议相关的测试报告。

联系我们,询问详情

邮箱:sales@detooltech.com
电话:0574-86873331
